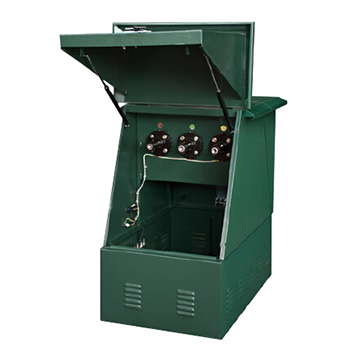

產品概述：
普通型歐式電纜分支箱適用于額定電壓12kV/24kV,標稱截面25~500mm2交聯聚乙烯絕緣電力電纜的分支連接，用以分配電能。主要特點是雙向開門，不帶負荷開關，利用絕緣套管為連接母排，具有長度小、排列清晰、三芯電纜無交叉等特點。
可選帶避雷器。
安裝帶電顯示器，可選帶故障指示器。
采用螺栓固定逐級連接式電纜分支接頭。

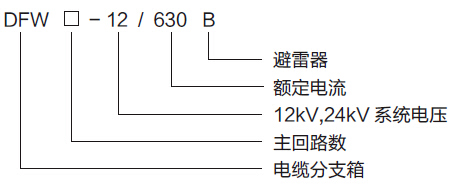

型號及含義：
產品特性：
1. 體積小、結構緊湊、安裝簡單、操作方便；
2. 全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全；
3. 防塵、防火、耐腐蝕、免維護，可浸在水中，適合任何惡劣環境；
4. 組合極為靈活，滿足多種接線要求。
結構特點：
電纜分支箱的設計滿足安全運行、檢查、維護、試驗和操作。電纜分支箱的外形設計美觀與周邊環境相適應，具有良好的視覺效果。裝在箱體內的各原件滿足各自的技術要求。
1. 按終身使用設計,能抗各種侵蝕和老化,保證用戶運行條件。
2. 箱體有足夠的通風和隔熱設施,箱體有可靠的封閉性,門窗通風孔設防塵、防小動物進入和防滲、漏雨設施 。
3. 外殼有足夠的機械強度，可保證在運輸和起吊時不致損壞和變形。
4. 在保證內部各電氣設備的安全距離的前提下，體積可盡可能的小，結構緊湊，減少占地面積。
5. 分支箱內部設有接地連接端子和專用的接地導體，接地端子為直徑不小于12mm的螺栓。
6. 分支箱內所有金屬支架均與專用導體相連，其專用導體為截面不小于25mm2的銅帶。
7. 門、隔板或其它構件都確保接地連接。
8. 電纜室底部有可調節的電纜固定夾和接地排，并帶封板。
9. 進口硅橡膠電纜接頭提供全屏蔽、全絕緣、全密封可觸摸的安全保障。

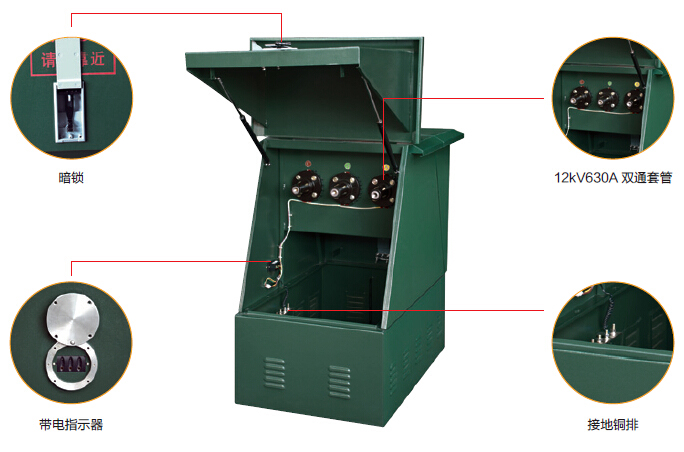

產品結構示意圖：
標準及實驗：
電纜分支箱外殼按照Munse116G-117的標準用綠漆或按客戶要求顏色涂刷，符合ANSIC56.12.28標準。出廠前均通過了ASTMB117標準進行的1000小時，5％耐鹽酸腐蝕試驗；按ASTM3359標準進行的劃痕試驗； 按ASTM 4060標準進行的耐磨試驗；按ASTMD2794 標準進行的沖撞試驗等。

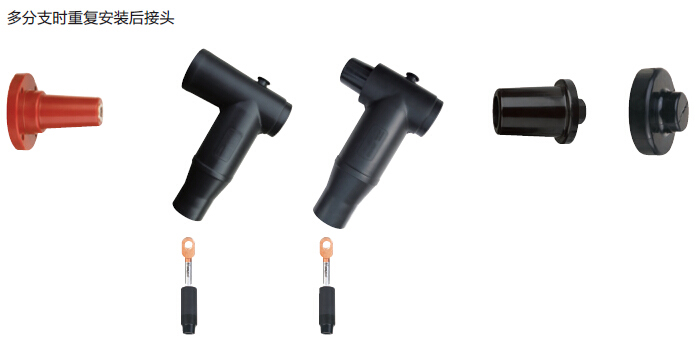

所有的電纜接頭適用于交聯聚乙烯絕緣電纜。電纜接頭符合GB、lEC技術標準。歐式前、后接頭適用電纜標稱截面為35~500mm2。

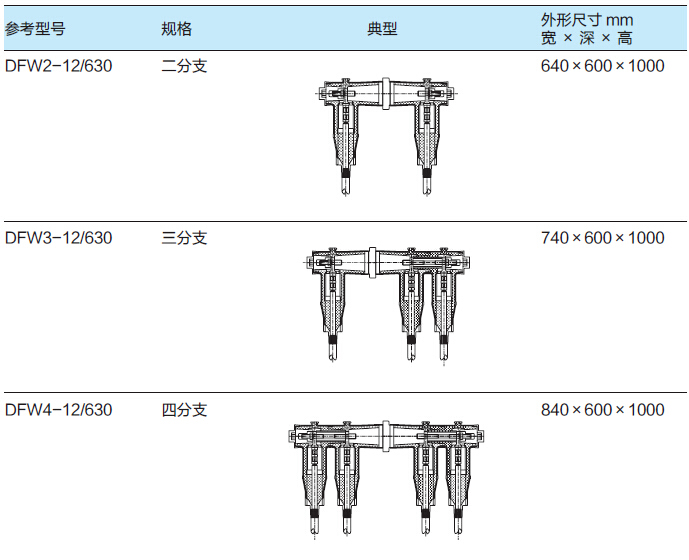

典型方案：

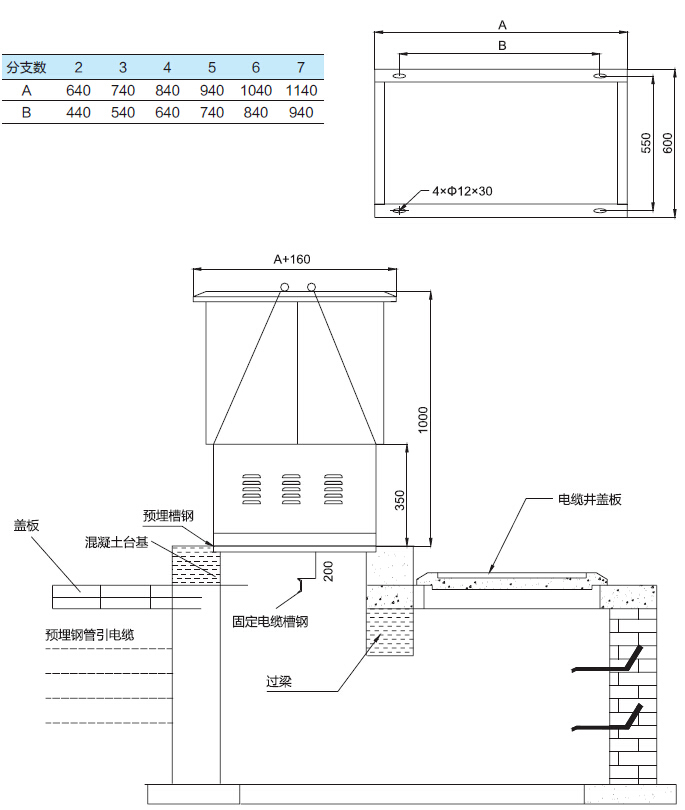

外形尺寸及安裝尺寸：
訂貨須知：
請依據型號編碼選擇電纜分支箱的型號及進出線數目，依據附錄選擇所需要的電纜接頭，或把您的信息提供給我們,我們可以為您提供所需要的配置。
對于訂電纜分支箱的用戶，可以提出對箱體的材料要求,若只需要電纜接頭,其訂貨及相關信息請見可分離式電纜接頭參考樣本。
我們可以為您設計電纜分支箱的最佳方案，如果您有特殊的接線要求或建議，請與我們聯系。
注：箱體標準顏色為軍綠色，如需其它顏色請與我們聯系。
